zcq自吸磁力泵

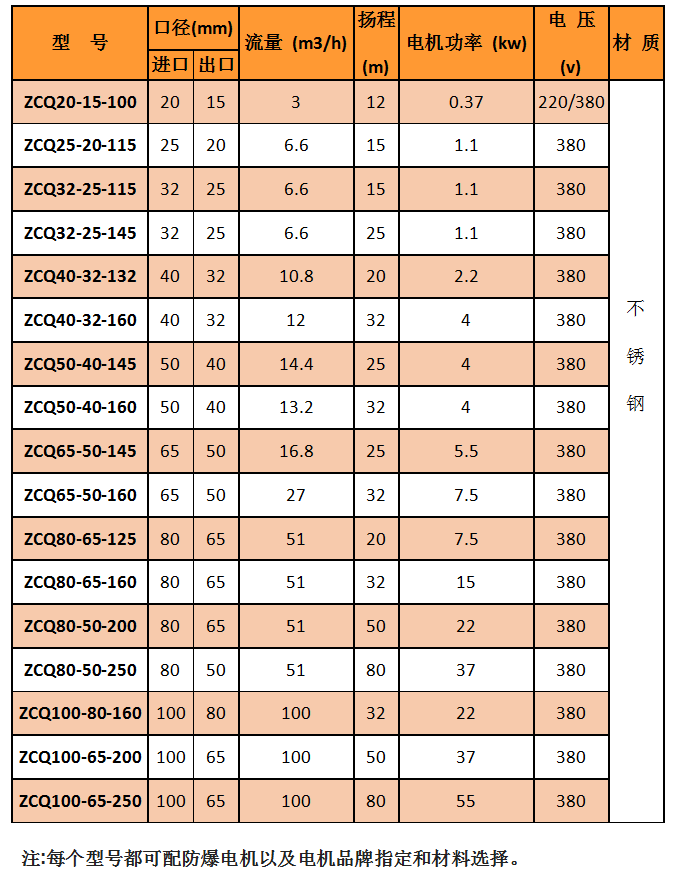

口徑范圍: 20-80/12-65(mm)

流量范圍: 3-50 (m3/h)

揚程氛圍:12-50 (m)

不銹鋼:304,316


zcq_副本


一、zcq自吸磁力泵優點:
      1.泵軸由動密封變成封閉式靜密封,徹底避免了介質泄漏。

      2.自吸磁力泵無需獨立潤滑和冷卻水,降低了能耗。

      3.由聯軸器傳動變成同步拖動,不存在接觸和摩擦。功耗小、效率高,且具有阻尼減振作用,減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響。

      4.自吸磁力泵過載時,內、外磁轉子相對滑脫,對電機、泵有保護作用。

二、主要用途:

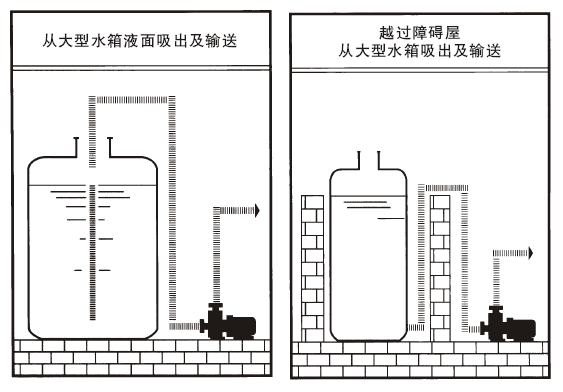

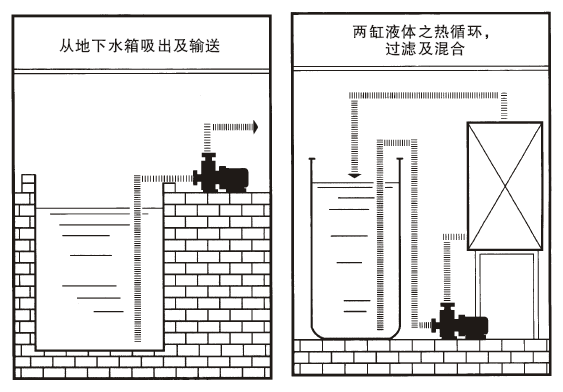

       zcq自吸磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。自吸磁力泵可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類,稀有貴重液、渡液、揮發性液體,以及循環水設備配套。特別是易燃、易爆、揮發性液體的抽送,選用此泵則更理想。
       zcq自吸磁力泵使用安全,它消除了煉油化工行業的一些安全隱患,保證了職工的安全生產,自吸磁力泵是一種通過磁力傳動器來實現無接觸力矩傳遞從而以靜密封取代動密封,使泵達到完全無泄漏的目的。它由自吸泵、磁力傳動器、電動機三部分組成,關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。自吸磁力泵/自吸式磁力泵具有內封閉好、降能耗等多方面特點,使用時要注意防止顆粒進入、干摩擦等事項和問題。


       自吸磁力泵是一種通過磁力傳動器來實現無接觸力矩傳遞從而以靜密封取代動密封,使泵達到完全無泄漏的目的。它由自吸泵、磁力傳動器、電動機三部分組成,關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成,具有內封閉好、降能耗等多方面特點,消除了煉油化工行業的一些安全隱患,保證了職工的安全生產。使用時要注意防止顆粒進入、干摩擦等事項和問題。歡迎選購凱方磁力泵!

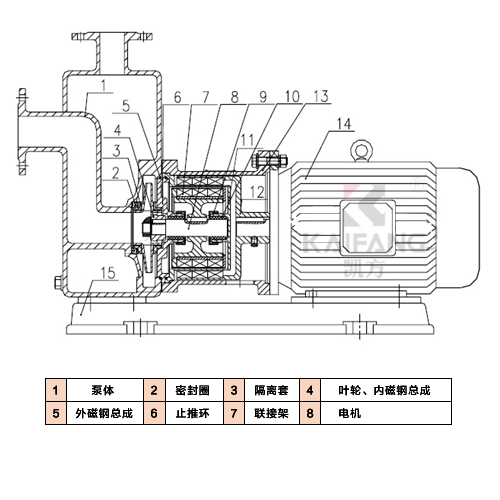

產品結構示圖:

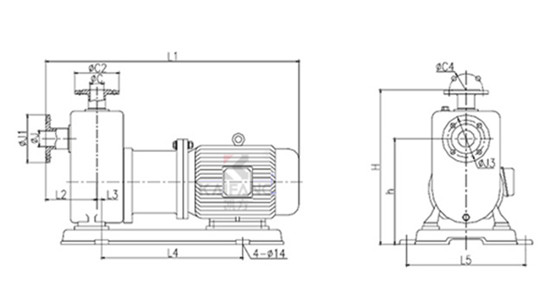

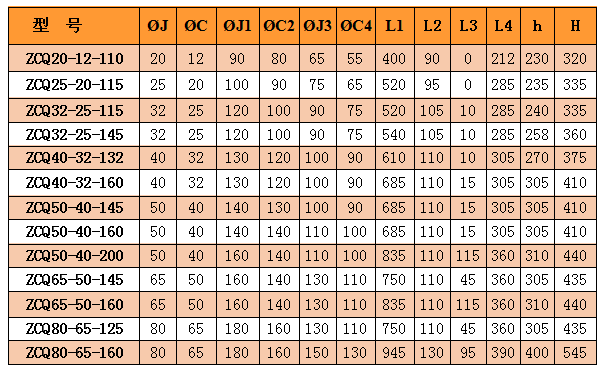

安裝尺寸圖:

安裝和使用:
1、開箱后檢查泵銘牌,校對自吸泵產品主要參數是否與使用要求相符。

2、自吸泵應水平安裝,泵體不得承受管路重量。

3、泵與管路應保持良好的密封。

4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象,各緊固體要牢固。

5、擰開泵上方的加水螺栓,加入儲液水少于泵體容積的三分這二,旋緊螺栓。

6、接上電源試轉一下,從電機端看,運轉是否與泵轉向標記一致。

7、泵停止工作前,先關閉排出閥門,再關閉電源,最后關閉吸入管閥門。



十、ZCQ型磁力自吸泵使用注意事項:

1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質,所以絕對禁止空動轉,同時避免在工作中

途停電后再啟動時所造成時空載運轉。

2、被輸送介質中,若含有固體顆粒,泵入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾器。

3、泵在使用中環境溫度應小于40℃,電機溫升不得超過75℃。

4、被輸送的介質及其溫度應在泵材允許范圍內(詳見附表)。金屬泵的使用溫度<100℃,

被輸送的介質比重≤1.3;介質比重<1.3時,將影響技術性能。

5、對于輸送液為易沉淀結晶的介質,使用后應及時清洗,排凈泵內積液。

6、自吸泵運行500小時后,應拆檢軸承和端面動環的磨損情況,若軸承和軸套的間隙大于0.5

~1mm,葉輪軸向竄動0.5~2mm時,應更換軸承和軸向動環。
